Prometheus（プロメテウス） ^シリーズ

プロメテウスは、ディスプレイのあらゆる種類のスポット測定ソリューションです。お客様のニーズに合わせて作られたこの色彩輝度計シリーズは、色の測定に加えて、フリッカーと応答時間の測定機能を持ち合わせています。他のAdmesyシリーズと同様に、プロメテウスは24時間365日の使用に耐えられる堅牢性を備え、生産環境への組み込みも容易で、優れた価格性能比を実現しています。

プロメテウスシリーズ製品

ビューファインダー分光放射計

プロメテウスビューファインダー分光計は完璧なオールインワン型製品です。便利な電子制御ビューファインダーとフリッカーセンサーを搭載したハイウエンド分光計です。正確で高速、それでいて使いやすく設計されています。

測色計

ディスプレイ製造ラインで使用可能な最速の測色計です。お客様のニーズに合わせて開発されたこの測色計シリーズは、色の測定にフリッカー測定と応答時間の測定機能が追加されています。

輝度計・フリッカーメーター

プロメテウスLFは、フリッカーと波形をまるでSFのワープでもしているかのようなスピードで測定します。すでに多くのディスプレイメーカーが、ある意味標準器のように使用されている弊社の高速フリッカーメーター「アステリア」の4倍以上の速度で測定します。

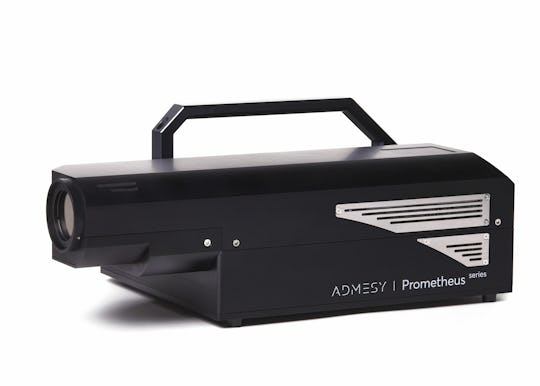

プロメテウスビューファインダー分光放射計

Admesyは、皆様に信頼頂ける測定ソリューションの開発と製造に取り組んでまいりました。このプロメテウスビューファインダー分光放射計も例外ではありません。正確性、使いやすさ、安定性、性能が求められる測定に最適な装置です。研究開発用途の多機能な装置をお探しですか? あるいは、生産工程に手間なく組み込むための高い耐久性能をもったソリューションが必要ですか? ディスプレイのプロセス制御を行う必要がありますか？プロメテウスビューファインダー分光放射計は、そのような用途にしっかり対応することができます。

電子制御ビューファインダーの搭載により、プロメテウス分光放射計のセットアップは非常に簡単で、測定したい場所に正確に合わせることができます。また、測定個所の画像を保存することもできます。品質管理の自動化や開発段階での測定セットアップの文書化にも最適なオプションです。

技術面においても、プロメテウス分光放射計は最高の性能を発揮してくれます。ハイエンドの冷却型CCD検出器を採用し、低ノイズ、高ダイナミックレンジ、本体内での波長モニタリングを実現しています。それにより、低輝度から高輝度のスペクトルおよび比色測定において最高の測定精度を実現します。更にフリッカー測定機能も搭載し、オールインワンのディスプレイ測定ソリューションとして完成させました。　　また、プロメテウス分光計は受光角度1°もしくは測定スポット径約1mmでご測定が可能です。

プロメテウス測色計

プロメテウス測色計は、様々なレンズが使用可能です。一般的なディスプレイ測定には、10mm、20mm、27mmのスポットサイズのコリメートレンズが用意されています。カメラ・アンダー・ディスプレイの測定のような小面積の対象領域や特殊な用途には、2.1 mmまたは5 mmのスポットサイズのフォーカシング・レンズもレンズラインアップにご用意しています。また、光ファイバーケーブルの先に10mmのレンズを取り付けたバージョンや、6つの角度を同時に測定することができるマルチアングルバージョンもございます。

次の表は、それぞれの測定速度に対応した4種類の簡易的な感度レベルにレンズオプションを分類してみたものです。ファイバー接続のプロメテウス測色計IFCは、「標準感度」よりも約2.5倍低い「低感度」となります。プロメテウス測色計は「向上感度」の場合、「標準感度」のものと比較して約3～4倍の感度を有します。「最高感度」の機器は、「向上感度」の機器のものと比較して、約2.5倍から3倍の感度を持ちます。詳細の性能情報については製品仕様書に記載しております。

Overview of all Colorimeter Models

Colorimeters

Spot Size / Model	Acceptance Angle	Lower Sensitivity	→	→   →	→   →   →	Highest Sensitivity	min. & max. Luminance [cd/m²]
PCM2X-271	± 5°					yes	0.000025 - 30 000 (190 000 UHL)
PCM2X-270	± 3°				yes		0.00005 - 60 000
PCM2X-102	± 8.5°				yes		0.00005 - 60 000
PCM2-100	± 2.5°			yes			0.0003 - 15 000 (190 000 UHL)
PCM2-051	± 6°			yes			0.0003 - 15 000 (95 000 UHL)
2.1 mm	± 10°		yes				0.001 - 30 000 (190 000 UHL)
5 mm	± 5°		yes				0.001 - 30 000 (190 000 UHL)
10 mm	± 2.5°		yes				0.001 - 30 000 (190 000 UHL)
10 mm WA	± 6°			yes			0.0003 - 7 500 (190 000 UHL)
10 mm IFC	± 3.7°	yes					0.0025 - 75 000 (460 000 UHL)
20 mm	± 3°			yes			0.0003 - 7 500 (48 000 UHL)
27 mm	± 4.5°				yes		0.0001 - 2 800 (20 000 UHL)
X 27 mm	± 4.5°				yes		0.0001 - 2 800 (20 000 UHL)
D 2 mm	± 10°		yes				0.001 - 30 000 (190 000 UHL)
6‑angle 10 mm	± 3.5°		yes				0.003 - 30 000

プロメテウス輝度・フリッカーメーター

プロメテウス輝度・フリッカーメーターは取り分け、ディスプレイの時間領域やその他の輝度測定を非常に高い解像度で評価することを目的としています。勿論、V(λ)発光効率関数にも完璧に対応しています。

プロメテウス輝度・フリッカーメーターは、800,000サンプル/秒という定評のあるアステリアシリーズと比較して、より高速なサンプリング速度を実現しています。さらに、Yカラーマッチング関数にほぼ完全に合わせたカスタムメイドの精密フィルターを用いて、超高速測定だけでなく、高精度測定もご期待頂けるようになりました。

Choosing a Spectrometer or a Colorimeter for Display Measurement - Application Note PDF - 892.58 KiB ダウンロード

Prometheus Colorimeter – Case Study PDF - 617.03 KiB ダウンロード現実の世界と仮想世界を測定する - プロメテウス・ビュ PDF - 249.79 KiB ダウンロード The HDR frontier and the Need for Precision – Case Study PDF - 289.68 KiB ダウンロード

Prometheus (プロメテウス) 色彩輝度計 PDF - 125.32 KiB ダウンロード Prometheus (プロメテウス) Viewfinder 分光計 PDF - 197.59 KiB ダウンロード

ハイエンド分光放射計のための校正精度の向上 - ホワイトペーパ PDF - 520.37 KiB ダウンロード Measure How We See – the Way to Perfect Display Colors – White Paper PDF - 835.60 KiB ダウンロード

Prometheus Viewfinder Spectrometer PDF - 859.38 KiB ダウンロード Prometheus D 2 mm Focusing Lens w/ Pointer PDF - 689.45 KiB ダウンロード Prometheus 2.1 mm Focusing Lens w/ Pointer PDF - 836 B ダウンロード Prometheus 2.1 mm Focusing Lens PDF - 715.82 KiB ダウンロード Prometheus 5 mm Focusing Lens PDF - 702.15 KiB ダウンロード Prometheus 20 mm PDF - 682.62 KiB ダウンロード Prometheus 10 mm PDF - 653.32 KiB ダウンロード Prometheus 10 mm Wide Angle PDF - 675.78 KiB ダウンロード Prometheus 27 mm Wide Angle PDF - 689.45 KiB ダウンロード Prometheus X 27 mm PDF - 799.80 KiB ダウンロード Prometheus IFC 10 mm Specification PDF - 1.14 MiB ダウンロード Prometheus Light and Flicker Meter LF 17 mm PDF - 705.08 KiB ダウンロード

記事

事例紹介 - 現実の世界と仮想世界を測定する - プロメテウス・ビューファインダー分光計の活躍

ビューファインダーを内蔵したプロメテウス分光放射計は、思い浮かぶあらゆるものの色を測定できる、高汎用で高精度なオプションの一つです。代表的なアプリケーションの一部をご紹介します。

記事を読む

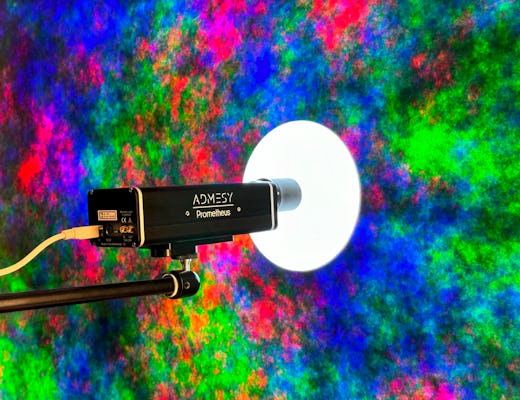

Prometheus spatio temporal noise HDR FF Pictures

記事

事例紹介 - HDRという新領域と精度の必要性

この事例紹介では、FF Pictures社のInnoPQ® HDR測定システムにAdmesyのPrometheus比色計がどのようにシームレスに組み込まれ、品質管理、研究、開発の分野にどのような革命をもたらしたかについて詳しくご紹介します。

記事を読む

記事

ケーススタディ－要求が厳しいディスプレイ向けプロメテウス色彩輝度計

(英)エレクトロオプティクス誌が、最新のプロメテウス色彩輝度計シリーズについて、弊社CEOのSteven Goetstwersにインタビューを行いました。

記事を読む

記事

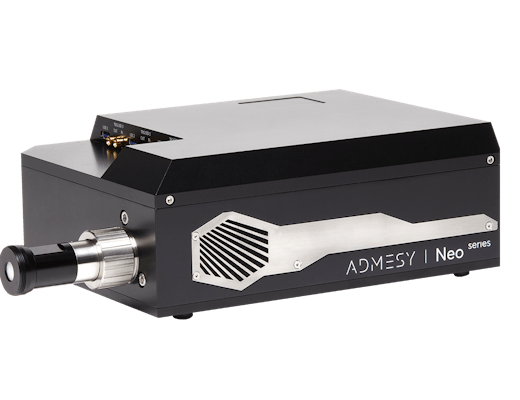

事例紹介 – Neo(ネオ)分光放射計がフィルターの品質を劇的に向上させた理由とは
